(1) 儀表主端子接線圖

　　儀表由“V+ 、V-”供電，電源類型：交直流兩用電源(范圍：40V~420V)。

　　          三相四線(無PT)接線圖                                  三相四線(帶PT)接線圖

　　               三相三線接線圖

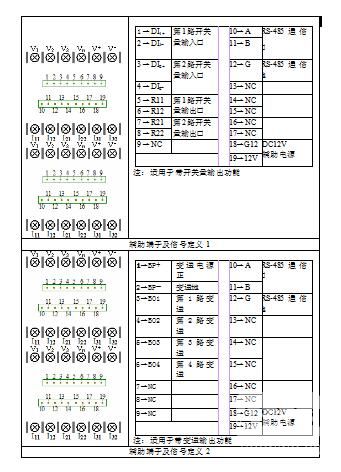

　　(2) 儀表輔助端子定義

         以上就是DDSD332-1V(三相三線)/DTSD342-1V(三相四線)數顯儀表的接線圖，如想了解更多詳情記得聯系我們！
